1、沖擊試驗的原理：
沖擊試驗按GB/T229進行。除按GB/T229要求外,缺口位置可以通過宏觀腐蝕確定。
2、沖擊試驗機的符號及說明
2.1沖擊試驗機的符號組成：
符號中的宇母說明試樣類型、位置和缺口方向,而數字表明缺口距參考線(RL)和焊縫表面的距離(單位:mm)。應從焊接接頭截取試樣,試樣的縱軸與焊縫長度方向垂直。
2.2沖擊試驗時的字母所表示的含義：
符號由下列字母組成
第一個字母:U為夏比U型缺口;V為夏比V型缺口。
第二個字母:W為缺口在焊縫;H為缺口在熱影響區。
第三個字母:S為缺口面平行于焊縫表面;為缺口面垂直于焊縫表面。
第四個字母:a為缺口中心線距參考線的距離(如果缺口中心線在參考線,則記錄a=0)。
第五個字母:b為試樣表面距焊縫表面的距離(如果試樣表面在焊縫表面,則記錄b=0)。

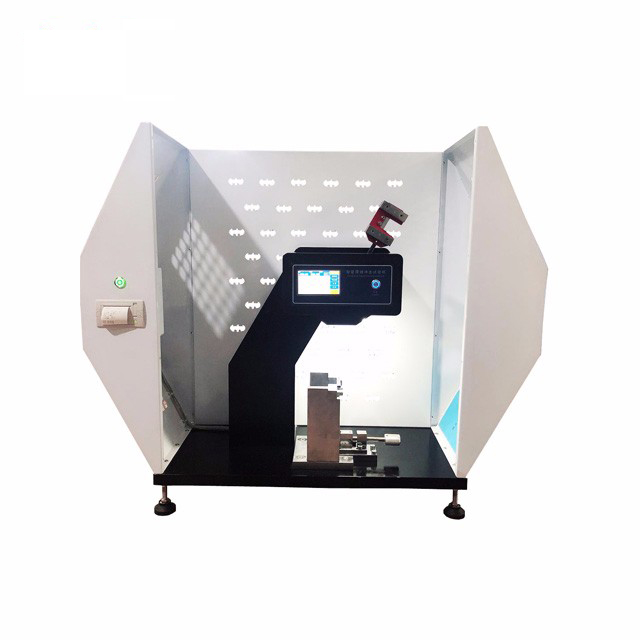

沖擊試驗機
