薄膜氣動拉伸夾具
產品分類： 工裝夾具
機器型號：
機器品牌： 天氏庫力
訂購熱線：134-0513-1752
薄膜氣動拉伸夾具技術參數：
|
品牌 |
天氏庫力 |
|
型號 |
KL-020 |
|
適用范圍 |
KL-020薄膜拉伸專用的氣動拉伸夾具配德國 FESTO 踏板閥、氣源處理三聯件(減壓閥、過濾器、油霧器)、開關閥、節流閥、氣管等其它氣動元器件。適用于橡膠、塑料、紙、布、薄膜、鋁箔等試樣的夾持。具備重量輕，夾持效率高，使用簡單、方便等優勢。 |
|
最大夾持力 |
約100kg |
|
材質 |
45#鋼 |
|
活塞最大行程 |
約35mm |
|
氣源 |
使用壓力為2~4大氣壓 |
|
凈重 |
約2.5kg |

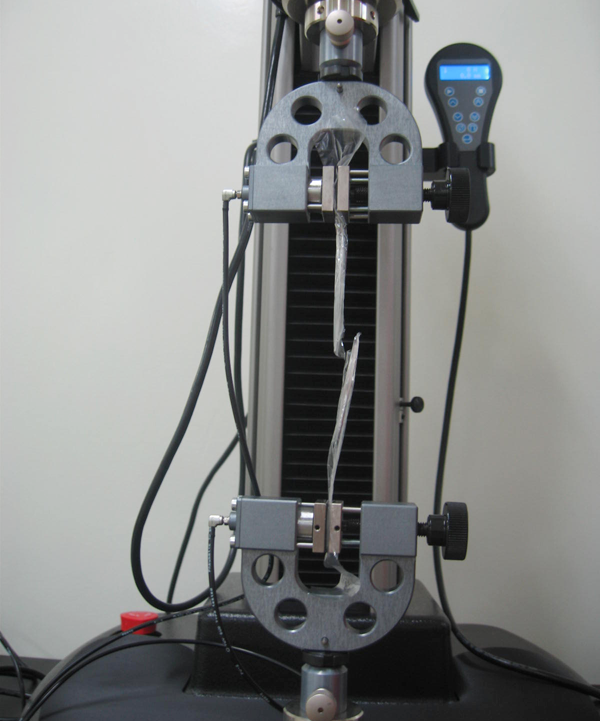

薄膜氣動拉伸夾具應用實例展示：
薄膜氣動拉伸夾具詳情：
平鉗口：寬25mm、長25mm、張口30mm，鉗口為細紋直牙面。
波紋鉗口：寬25mm、長25mm、張口30mm。
配德國 FESTO 踏板閥、氣源處理三聯件(減壓閥、過濾器、油霧器)、開關閥、節流閥、氣管等其它氣動元器件。
重量輕，夾持效率高，夾緊力大，使用簡單、方便。
薄膜氣動拉伸夾具工作原理：
1.當壓縮空氣由進氣口進入，通過活塞軸孔進入氣缸左室，由于空氣壓力，使氣缸薄膜向右產生很大張力，帶動活塞軸向右移動，并通過拉桿帶動夾具往同一方向，將工件卡緊。
2.工件加工完后，關閉氣閥，打開另外一端的氣閥，壓縮空氣由另外一端進入活塞軸孔，進入氣缸右室，由空氣壓力使薄膜產生向左張力，帶動活塞軸向左移動，通過拉桿將夾具向左推進，這時夾具卡自動松開，將工件取出，再另換工件繼續加工。當活塞軸在移動過程中，貯存在氣缸左右室內的廢氣都可由原孔道排出。
