附著力的測(cè)試方法及儀器
來源：天氏庫力 發(fā)布日期
2021-03-08 瀏覽：
兩種不同物質(zhì)接觸部分間的相互吸引力。這種吸引力是兩種物質(zhì)分子間存在著相互作用的吸引力的一種表現(xiàn)，只有當(dāng)兩種物質(zhì)分子間的距離非常小時(shí)(小于10-8米)才能顯示出來。因?yàn)閺奈⒂^角度看，固體的表面往往是凸凹不平的，所以兩種固體接觸時(shí)不能顯示出附著力的作用。由于液體與固體能夠密切接觸，因此液體與固體間就能顯示出附著力的作用。液體浸潤固體的現(xiàn)象，就是由于在與固體相接觸的液體附著層中，附著力發(fā)生作用的結(jié)果，當(dāng)附著力大于液體的內(nèi)聚力時(shí)，液體就會(huì)浸潤固體。
那么，這種附著力如何測(cè)試呢？下面天氏庫力的小編著重為大家介紹3種常用的測(cè)試方法以及相關(guān)儀器：
1、劃圈附著力測(cè)試法（GB/T 1720-2020 漆膜劃圈試驗(yàn)）
測(cè)定概述：用劃圈法附著力測(cè)定儀進(jìn)行附著力測(cè)試，按照?qǐng)A滾線劃痕范圍內(nèi)漆膜的完好程度評(píng)定附著力，結(jié)果以分級(jí)表示。
儀器及試驗(yàn)材料：劃圈法附著力測(cè)定儀、轉(zhuǎn)針、4倍放大鏡、軟毛刷。

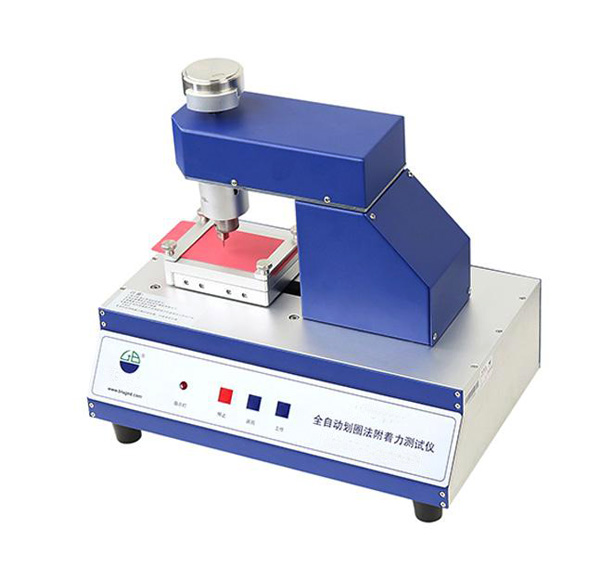

全自動(dòng)劃圈法附著力測(cè)定儀
試驗(yàn)步驟：在馬口鐵上制備樣板，漆膜實(shí)干后，在恒溫恒濕環(huán)境下測(cè)定附著力。先檢查測(cè)定儀的針頭保持銳利，調(diào)整回轉(zhuǎn)半徑，直至圓滾線與標(biāo)準(zhǔn)半徑5.25mm相同。固定試驗(yàn)樣板，向后移動(dòng)升降棒使轉(zhuǎn)針尖端接觸漆膜。按順時(shí)針方向以80 ~ 100 r/min均勻搖動(dòng)搖柄，得到長度為（7.5±0.5）cm的圓滾線，用軟毛刷除去劃痕上的漆屑，4倍放大鏡檢查劃痕并評(píng)級(jí)。
評(píng)級(jí)方法：附著力共分為7個(gè)等級(jí)，按順序檢查各部位漆膜的完好程度。從1級(jí)至7級(jí)附著力依次降低，7級(jí)最差。用3塊樣板進(jìn)行測(cè)試，結(jié)果以至少2塊樣板的級(jí)別一致為準(zhǔn)。
注意事項(xiàng)：
1）一定要保證轉(zhuǎn)針的尖端銳利，否則結(jié)果的判斷會(huì)受到影響無法分清楚1級(jí)和2級(jí)的區(qū)別。測(cè)試前先可用手指觸摸針尖來感覺鋒利程度。測(cè)量多個(gè)樣板后酌情更換轉(zhuǎn)針；
2）先試著刻劃幾圈，如果針尖未劃透底材，應(yīng)酌情添加法碼，但力不宜過大，以免增加阻力而磨損針頭；
3）要保證回轉(zhuǎn)半徑滿足要求。
2、劃格法附著力測(cè)試（GB-T_9286-1998色漆和清漆-漆膜的劃格試驗(yàn)）
測(cè)定概述：當(dāng)多涂層按照格陣圖形被切割，并恰好穿透涂層到達(dá)基材時(shí)，評(píng)價(jià)涂層從底材分離的抗性，或多涂層體系彼此抗分離的能力，結(jié)果以分級(jí)表示。
儀器及試驗(yàn)材料：6刃切割刀具、透明壓敏膠帶、軟毛刷。（漆膜劃格器一套均包含）

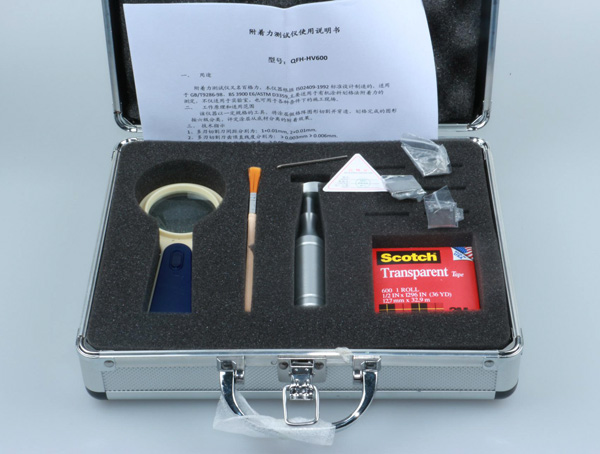

漆膜劃格器
試驗(yàn)步驟：將樣板置于堅(jiān)硬而平的物面上，進(jìn)行90°交叉劃痕的垂直切割，切割刀具要以均勻的力和速率，在涂層上形成規(guī)定間隔的格陣圖形。用軟毛刷沿格陣的對(duì)角線方向往返輕刷幾次，除去漆屑。將75 mm透明壓敏膠帶的中心點(diǎn)放在網(wǎng)格上，方向與一組切割線平行，用手指將膠帶在網(wǎng)格上的部位壓平，指尖用力蹭壓膠帶以確保膠帶與涂層良好接觸，5 min內(nèi)，以接近60°的角度，在0.5 ~ 1.0 s內(nèi)平穩(wěn)地剝離膠帶。
評(píng)級(jí)方法：在良好的照明環(huán)境下，目視檢查切割面涂層的脫落情況。附著力共分為6個(gè)等級(jí)，從0級(jí)至5級(jí)涂層附著力依次遞減，5級(jí)最差。在樣板的至少3個(gè)不同部位進(jìn)行測(cè)試，如果結(jié)果不一致，差異大于1個(gè)級(jí)別單位，再另選3個(gè)部位重新測(cè)試。
注意事項(xiàng)：
1）根據(jù)所用底材和涂層厚度，正確選擇劃線間隔；
2）切割刀刃保持銳利狀態(tài)，必要時(shí)更換刀刃；
3）注意膠帶黏附在涂層上的時(shí)間不宜過長，剝離角度盡可能接近60，快速平穩(wěn)剝離。
3、拉開法附著力測(cè)試（GB-T 5210-2006色漆和清漆 拉開法附著力試驗(yàn)）
測(cè)定概述：在指定的速度下，在試樣的膠結(jié)面上施加垂直、均勻的拉力，來測(cè)定涂層之間或涂層與底材之間附著力破壞時(shí)所需要的力，以N/cm2表示。
儀器及試驗(yàn)材料：拉力試驗(yàn)機(jī)、夾具、試柱、定中心裝置、膠黏劑。

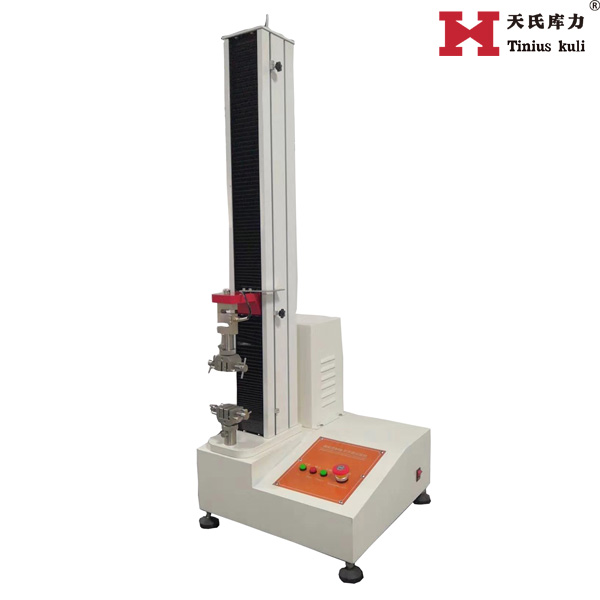

拉力試驗(yàn)機(jī)
試樣的制備：試樣為2個(gè)金屬試柱對(duì)接或組合件。試柱材料和表面處理應(yīng)和產(chǎn)品實(shí)際相同。1個(gè)試柱的表面按照被試涂料規(guī)范進(jìn)行涂裝，用膠黏劑與另1個(gè)試柱膠結(jié)，未涂裝的試柱上均勻的涂上一層薄的黏膠劑，借助定中心裝置同軸心膠結(jié)，按要求固化。
試驗(yàn)步驟：將試樣放入拉力機(jī)的上下夾具，調(diào)至對(duì)準(zhǔn)，使其橫截面均勻受力。以10 mm/min的拉伸速度進(jìn)行拉開試驗(yàn)，直至破壞，記錄負(fù)荷值，并觀察斷面的破壞形式。
附著力計(jì)算方法：試樣被拉開破壞時(shí)的負(fù)荷值除以被試涂層試柱的橫截面積，即為涂層的附著力，單位為N/cm2。
破壞形式：附著破壞表示為A；內(nèi)聚破壞表示為B；膠黏劑自身破壞或被測(cè)涂層的面漆部分被拉破表示為C；出現(xiàn)2種或2種以上的破壞形式，應(yīng)注明破壞的面積百分?jǐn)?shù)，大于70%為有效.
結(jié)果表示：每組被測(cè)涂層試驗(yàn)應(yīng)不少于5對(duì)，至少3對(duì)的算術(shù)平均值作為試驗(yàn)結(jié)果，以附著力與破壞形式表示。
注意事項(xiàng)：
1）應(yīng)使用最小量的膠黏劑，以使在組合試樣時(shí)產(chǎn)生一個(gè)牢固、連續(xù)、均勻的膠結(jié)面；
2）試柱周圍一圈的漆膜及溢出的膠黏劑要除去，以保證受力面積；
3）為提高膠結(jié)試柱的黏結(jié)力，可適當(dāng)打磨試柱表面。
推薦閱讀
【本文標(biāo)簽】：附著力測(cè)試方法,附著力測(cè)試儀器
【責(zé)任編輯】：天氏庫力 版權(quán)所有：http://www.309114.com/轉(zhuǎn)載請(qǐng)注明出處
