橡膠為什么要做90°180°剝離強度試驗？
來源：天氏庫力 發布日期
2021-11-02 瀏覽：
剝離是一種膠接接頭常見的破壞形式之一。其特點是膠接接頭在受外力作用時，力不是作用在整個膠接面上，而只是集中在接頭端部的一個非常狹窄的區域，這個區域似乎是一條線，膠黏劑所受到的這種應力，就是我們在前面所講的線應力。當作用在這一條線上的外力大于膠黏劑的膠接強度時，接頭受剝離力作用便沿著膠接面而發生破壞。剝離試驗用的試件其中一個是柔性材料（如薄的金屬蒙皮，織物，橡膠，皮革等），而另一個試件可以是一剛性材料（如厚的金屬梁等）或者也同為一柔性材料，由于至少有一個試件為柔性材料，當接頭承受剝離力作用時，被粘物的柔性部分首先發生塑性變形，然后，膠接接頭慢慢地被撕開了。如織物與織物的膠接屬蒙皮與珩條的膠接等。

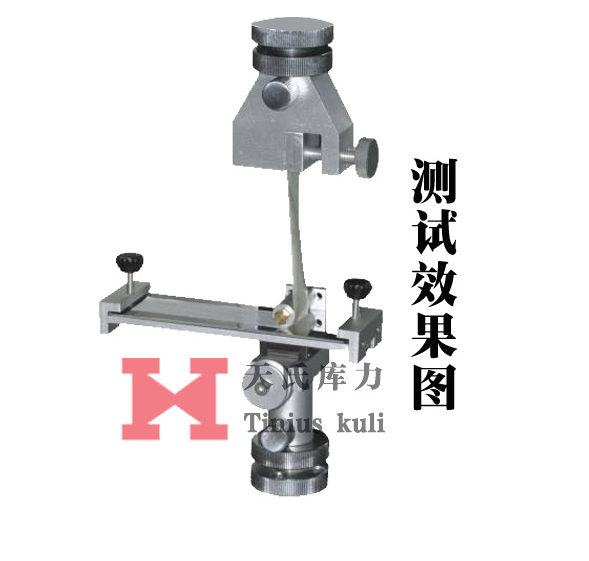

90剝離夾具示意
實驗過程中，測定剝離強度的方法雖然各有差異，但它的基本原理操作與影響因素相差不大。下面我們就來簡單給大家介紹不同剝離試驗及其主要用途：
1.90度剝離專用于鋼板與橡膠試片的測定
2.180度剝離用于剛性材料(如鋼板)與撓性材料試片的測定
3、T形剝離主要用于撓性材料(金屬箔、塑料膜、帆布等)試片的測定90度剝離強度試驗

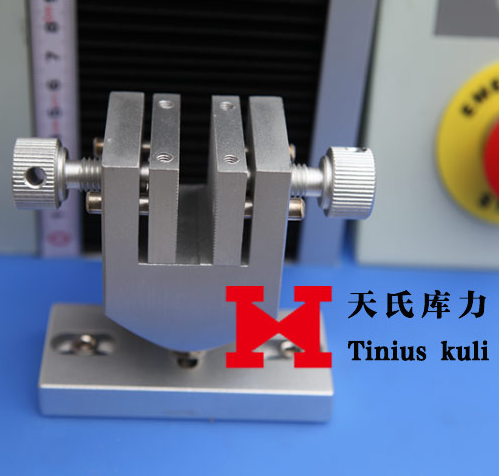

180度剝離夾具示意
1.原理
用90度剝離方法施加應力，使撓性金屬試片對剛性金屬板膠接件的膠接處產生特定的破裂速率所需的力。
2.儀器設備
采用電子拉力試驗機，并具有自動記錄剝離負荷的記錄裝置。剝離試驗應在專用夾具上進行。
3.試驗步驟
(1)試樣制備:90度剝離強度試樣試板膠，按膠黏劑所規定的有關膠接工藝進行。試板固化后在室溫條件下放置24h后才可分割成試樣，銑切分割時應防止試樣過熱，并盡量避免膠接縫承受剝離性切削力。每組試樣個數應不少千5個。分割后試樣在試驗前最短停放時間為16h，最長為1個月。
(2)試驗時:用卡尺測量3-5個寬度值，精確到0.1mm，取其平均值作為試樣寬度。夾具應完好，兩滾輪運轉自如。將校正溫度用試樣裝好后:若要測高，低溫剝離強度，則用熱電偶緊密接觸試樣膠接區中部金屬的表面溫度。按標準要求使之達到試驗溫度。取下校正試樣，裝入正式待測試樣，當試樣膠接區中部金屬表面的溫度達試驗溫度后計時，保溫10min。若采用靠近試樣膠接取中部熱電偶間接測量方法，則必須進行溫度和平衡時間的修正。以(100±5)mm/min速度連續加載，自動記錄剝離曲線。若用讀數法測定膠接剝離強度，應在有效剝離長度內劃出等距離讀數標線，標線的總數不應少于10條。
推薦閱讀
【本文標簽】：橡膠,為什么,要做,180,剝離,強度,試驗,剝離,是,一
【責任編輯】：天氏庫力 版權所有：http://www.309114.com/轉載請注明出處
