2022-10-21 瀏覽：電子萬能試驗機一般都會安裝2種傳感器，一種是測力傳感器，用于測試試樣的拉伸、壓縮、彎曲、剪切等負荷力;一種是位移傳感器，用于測試活動橫梁的位移距離。
一、測力傳感器
電子萬能試驗機上常用的測力傳感器分為微型傳感器、S型傳感器和輪輻式傳感器，每種傳感器應對不同的量程。
1、微型傳感器：量程大多為0-50N，主要用于測試單根纖維、單根紗線強力的拉伸強力，多用于量程最大可以做到20kN，傳感器的體積較小，一般用于單纖維強力機、單紗強力機等試驗機上，根據試樣的最大拉伸力酌情選擇對應量程。
2、S型傳感器：電子萬能試驗機應用最多的測力傳感器，量程為0-100N/500N/1000N/2000N/5000N/10kN/20kN等多種規格，可測試試樣的拉伸、壓縮、彎曲、剪切、剝離等負荷力，品牌電子萬能試驗機廠家多采用的是國外進口的S型傳感器，美國、德國、日本品牌的傳感器應用較多。
3、輪輻式傳感器：電子萬能試驗機中應用比較多的測力傳感器，量程多為0-20kN/50kN/100kN/200kN/300kN等多種規格，可測試樣的拉伸、壓縮、彎曲等負荷力，一般適用于負荷力較大的金屬、復合材料、納米材料等，選用進口品牌的試驗機廠家較多。

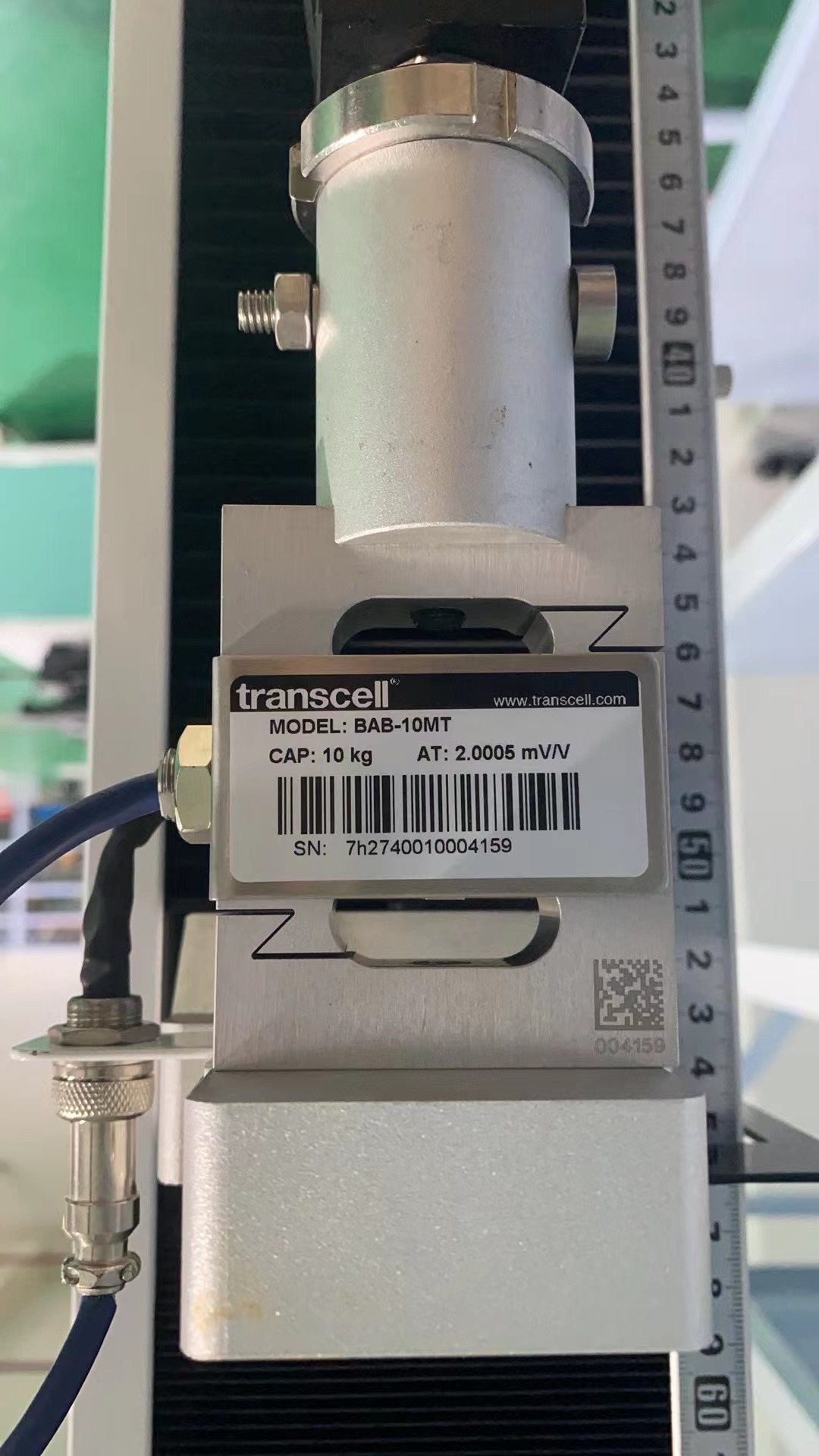

美國銓力傳感器示意圖
二、位移傳感器
電子萬能試驗機上裝備有位移傳感器，可用于測試活動橫梁的位移及位移速度。做織物、皮革等材料的拉伸的時候，因為無需做成啞鈴型試樣，所以可以認為活動橫梁的位移距離等于其斷裂伸長。
如果是橡膠、塑料、金屬棒材等，需要制成啞鈴型試樣的材料，只是粗略的對試樣的伸長率有個了解，不需要那么那么精/確的測量伸長率的話，就可以認為活動橫梁的位移距離等于其斷裂伸長。但是橡膠精/確測試橡膠、塑料、金屬棒材等試樣的斷裂伸長率的話，就不能簡單的認為活動橫梁的位移等于其斷裂伸長。因為啞鈴型試樣中間細，兩端粗，在做拉伸的時候，整個試樣并不是以完全相同的速度伸長的，需要用的專/用的輔助位移測試裝置，電子引伸計和大變形引伸計。
電子引伸計：主要用于測試金屬等變形量小的材料，將試樣夾夾住啞鈴型試樣的中間，就可以測試出試樣中間部分的伸長，以此做位移參照，測試的伸長率相對比較準確
大變形引伸計：主要用于橡膠、塑料、薄膜等變形量大的材料，這些材料的伸長率從100%-1000%不等，需要用的這種大變形引伸計，將試樣夾夾住啞鈴型試樣的中間，就可以測試出試樣中間部分的伸長，以此做位移參照，計算出來的伸長率相對比較精/確。
