電線電纜拉伸試驗方法及操作步驟介紹
來源：天氏庫力 發布日期
2018-09-02 瀏覽：
日常生活中我們會用到各種材料做成的產品，這些產品的誕生極大的方便了人們的生活，本文我們就來介紹一下最常見最常用的電線電纜，線纜我們都很熟悉，跟我們的生活息息相關，其實這些電線電纜在出廠之前必須經過嚴格的檢驗認證，其中拉伸試驗就是其中一項檢測其質量的測試。下面天氏庫力小編就來為大家介紹一下電線電纜做拉伸試驗需要的工具以及試驗方法操作步驟分享給大家。
一、試驗的目的：
1、通過對電線電纜做拉伸試驗并獲得一系列的試驗數據，根據所得數據跟國家電線電纜生產質量標準做對比，確保電線電纜的拉伸強度的合格及拉伸試驗的正確有效性。
2、本次試驗主要用到的是天氏庫力生產的TSKL-2T雙柱型拉力試驗機(如下圖)，通過本次試驗讓大家對它的構造和工作原理有一個充分的理解，掌握操作規程及使用時的一些注意事項。
二、取樣方法及工具：
1、截取電線電纜的長度分別為：20cm、25cm、30cm分別標記為試樣A、B、C(如下圖)。
2、截取試樣用到的工具有游標卡尺，鋼板尺以及剪刀。
三、線纜拉伸試驗原理：

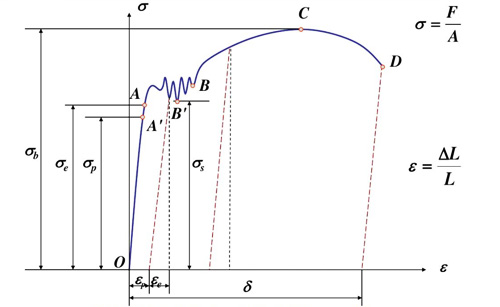

通過給電線電纜的兩端施加相反的拉力，拉力逐漸均勻增加，直到電線電纜被拉伸變形或拉斷。本次試驗電線電纜的變形程度大概分為四個階段(如下圖)：
階段一：彈性階段
任何金屬物質都有一定的彈性，電線電纜也不例外，初始階段它的變形完全是彈性的，如上圖OA曲線所示。
階段二：屈服階段
屈服階段的電線電纜拉伸曲線呈鋸齒形，表示載荷基本不變，變形增加很快，產生兩個屈服點。B＇為上屈服點，它受變形大小和試樣等因素影響。B為下屈服點，下屈服點比較穩定，以下屈
服點對應的載荷作為屈服載荷Fs，如上圖BC曲線所示。
階段三：強化階段
屈服階段過了之后，要使電線電纜繼續變形就必須增加負荷，試樣進入強化階段，直至載荷達到最大值，稱為強度載荷Fb。如上圖DE曲線所示。
階段四：局部變形階段
當負荷增加到最大值之后，試樣的變形開始集中在最弱橫截面附近的局部區域內，使該區域的橫截面積急劇縮小，出現頸縮現象。試樣繼續變形所需的荷載也隨之下降，直到試樣在頸縮處斷裂。
四、電線電纜拉伸試驗的具體操作步驟：
1、打開TSKL-2T雙柱型拉力試驗機的電源并與電腦聯機。
2、先將拉力機夾具安裝到試驗機臺上(這里我們用的是鋼絲纏繞夾具)，然后將試樣的兩端纏繞到夾具的上下卡槽(夾具間的試樣要繃緊，不能有松軟的現象)。
3、在電腦中我們先設置好試驗時拉伸的速度、最大距離、最大拉伸力值。然后清零并單擊“運行”按鈕，拉伸試驗開始。
4、在試驗的過程中我們要觀察試樣的變形情況和“頸縮”現象，試樣斷裂后立即單擊"停止"按鈕。
5、試驗結束后立即保存數據或者打印數據。
6、最后取下試樣，關閉拉力試驗機的總電源。
