分層紙投入生產前都需要進行分層紙的層間結合強度，多數生產廠家一般使用電子剝離機進行測量，但為了方便快捷的指導生產，用拉力試驗機取代電子剝離機測定分層紙的層間結合強度，分層紙最關鍵的物理指標是層間結合強度即Z向結合強度,它反映了該紙兩層之間抗撕裂力的大小，這樣既節省了成本,又大大提高了操作速度。
1.測定原理
利用電腦式拉力試驗機擺的動力平衡原理測定。該儀器的下夾器由于傳動裝置的帶動以一定速度下降,通過試樣傳至上夾器,上夾器通過鏈條使擺偏轉一定角度,達到分層紙的兩層間的最大抗撕裂力，擺可以顯示一定數據,此時的數據為層間結合強度。
由于分層紙的層間結合強度足夠小,故擺所轉動的角度不超過整個刻度盤的1/3。

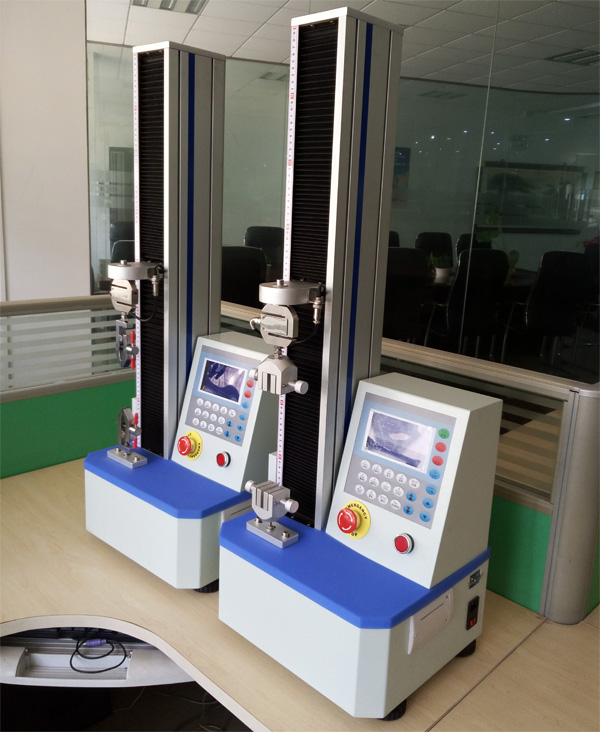

分層紙層間結合強度專用拉力試驗機
根據上述原理,經過多次實驗發現,在測定層間結合力時不插銷釘、不掛砣，能夠測定出分層紙的層間結合力。此時的拉力值應該與A盤上的刻度存在一定的數學關系,可以讀取A盤上的數據,利用校正系數換算出分層紙的層間結合力的數據。上述測定數據與標準的電子剝離機所測數據進行比照進行二次校對,其結果就是分層紙的層間結合力。
2.校正系數
根據力的平衡原理：
M式 N a (不插銷釘、不掛砣)
A式 0.57378+N 1 (掛A砣下力的平衡)
B式 2.29928+N 3 (掛B砣下力的平衡)
C式 5.10428+N 6 (掛C砣下力的平衡)
其中:N—擺桿M的重量;a—試樣在擺桿的重力下所受的力;A砣和插銷的重量0.57378 kg;B砣和插銷的重量2.29928 kg;C砣和插銷的重量5.10428 kg;
電腦式拉力試驗機表盤上A盤、B盤、C盤的拉力關系為1∶3∶6。
用數學方法進行推導
A式和B式合并得:NAB=0.28923kg
A式和C式合并得:NAC=0.33232kg
B式和C式合并得:NBC=0.50572kg
由于分層紙的層間結合強度小,且A盤的讀數較適合,故在不插銷釘、不掛砣下進行測量,讀取A盤的讀數。
NAB=0.28923kg a=0.33514
S系數:2.98
NBC=0.33232kg a=0.3667
S系數:2.72
NBC=0.050572kg a=0.4685
S系數:2.13
根據電子剝離機實際測定的分層紙的層間結合強度數據100組與上面的系數校正得出系數為2.11。
3.測定方法
取350×100mm紙樣兩張,用寬度為40mm以上塑料透明膠帶在兩張紙樣上,分別以橫向、縱向平直地貼在紙樣相對的兩面,然后用力壓平,紙樣與膠帶中無氣泡;取貼好透明膠帶的紙,用標準切紙刀分別切取兩條300×15 mm的試樣;順15mm寬處,將紙樣分層到100mm,分層口處必須分層完好,并分層口與長向呈垂直;將紙樣分層的兩邊夾在拉力試驗機上,夾距為180mm,張緊。在小輪、120mm/min的車速,不插銷釘、不掛砣下進行測量,讀取A盤讀數。每條紙樣均勻做三點。
計算:層間結合強度=拉力總和/(測定點數×2.11)
4.注意事項
對于不同強度的紙種來說,校正系數不同,需要根據實際情況而定,我廠生產精制牛皮紙與標準電子剝離機測定的紙板層間結合強度相比照,校正取2.11就可以。
拉力試驗機測量分層紙的安全注意事項：
1.電源電壓必須與拉力試驗機的額定電壓(220V)相符可靠接地,
2.為保證使用者的安全和設備可靠運行，在施工現場電源上必需安裝穩壓電源和漏電保護器,
3.必須保證保護地線連接良好,
4.嚴禁浸水、雨淋或受潮,
5.運行時嚴禁觸摸傳動絲杠和滑座,
6.焊材樣片固定在鉗口時不可觸動行進中的滑座，必須在水平、穩固的臺面上操作,
7.在拆開拉力試驗機前請確認已關機并拔掉電源插頭，以免被內部裸露的電線或元件帶電傷人。
